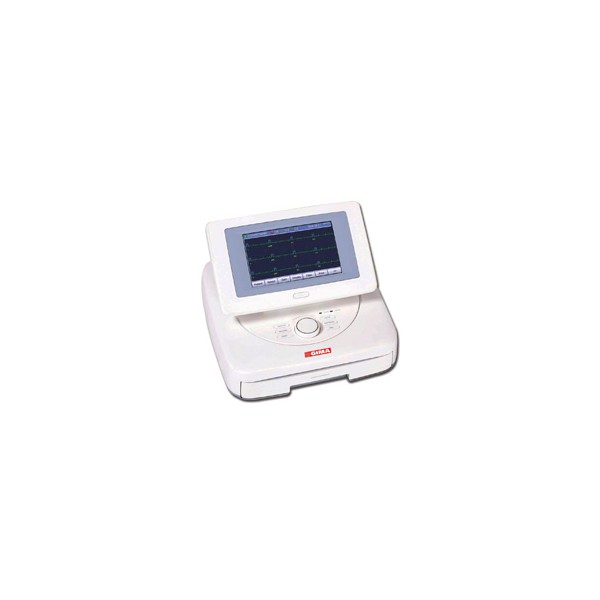

ELETTROCARDIOGRAFO ECG CARDIO XP

Alta qualità
- il modulo paziente wireless consente una grande libertà d’utilizzo
- acquisizione, analisi, salvataggio e stampa dei dati avviene in soli 5 secondi tramite un unico click
- acquisizione segnale ECG e interpretazione fino a 12 derivazioni per visite su adulti e bambini
- opzione referto configurabile per i cardiologi.
Facile da usare
- formato carta A4 piegatura “Z“ elimina possibili inceppature dovute all’utilizzo di carta a rotolo
- schermo LCD rotante ed inclinabile, appendibile a parete
- monitor 7” ad alto contrasto (800x480) con funzionalità touch screen
- leggero, portatile, optional batteria ricaricabile
- trasferimento dati attraverso card SD e porta USB
- scrittura semplice e veloce attraverso tastiera USB esterna

 Caratteristiche tecniche:

• Acquisizione ECG: fino a 12 derivazioni per esami su adulti e bambini
• Deviazione linea di base, AC, filtri per basse ed alte frequenze
• Memoria ECG e trasferimento dati: memorizzazione fino a 120 ECG, semplice trasferimento tramite
connessione LAN, sono disponibili card SD e chiavette USB
• Interpretazione ECG: il cardiografo include l’algoritmo a 12 derivazioni per l’analisi
interpretativa delle ampiezze, durate e morfologie delle onde ECG e
dei relativi ritmi per pazienti adulti e bambini
. Questo programma d’interpretazione è clinicamente testato e
fornisce livelli configurabili dei rapporti interpretativi sulle cause e
serietà della condizione che sono stampati sul referto ECG.
• Interfaccia utente: touch screen (disponibile alfanumerico e con simboli)
• Manopola ruotabile e cliccabile (menu POP-UP)
• Display: risoluzione 800 x 480 pixel. Ampio display a colori TFT
• Anteprima 12 canali (3*4 & 6*2)
• Filtri: AC (50/60 Hz, - 20dB o superiore)
• Muscolare (25~35Hz – 3 dB o superiore)
• Deviazione linea di base (0,1 Hz, 3dB o superiore)
• Filtro passo basso (off, 40 Hz, 100 Hz, 150 Hz)
• Risoluzione stampante: testina di stampa termica, carta piegata a “Z”
• Carta referto:
– larghezza: A4 (210mm),
– lunghezza: A4 (300mm)
• Risoluzione: 8 dots/mm (0,125 pitch)
• Formati referto: 3 canali + 1 ritmo, 3 canali + 3 ritmi, 6 canali + 1 ritmo, 12 canali
• Propagazione (1 minuto di dati continui forma d’onda per una
derivazione selezionata)
• Precisione: 1.5, 5, 10, 20, auto (I~AVF: 10, V1~V6: 5) mm/mV
• Velocità di stampa: 12.5, 25, 50 mm/sec
• Dati paziente: ID, nome, età, data di nascita, sesso, altezza, peso, fumatore,
reparto, numero di stanza, razza
• Misurazioni di base: pulsazioni, PR, QRS, QT/QTc, asse P-R-T.
• Durata batteria: 3 ore di utilizzo normale (circa 300 stampe ECG) con una ricarica di 8 ore
• Memorizzazione ECG: archiviazione interna capacità per 120 ECG, memoria integrata
• Archiviazione esterna: card SD o chiavetta USB
• Costante di tempo: 3,2 sec
• Impedenza in entrata: maggiore di 10M?;
• CMRR: superiore a 100dB
• Alimentazione: 95 ~ 240 VAC, 50/60 Hz, max 60 VA
• Dimensioni: 299 x 298 x 123 mm
• Peso: 4.5 kg
• Interfacce in uscita: U SB 1: Host (memoria)
• Card SD (memoria)
• U SB 2: Host (tastiera, stampante)
• Porta seriale: RS-232C (modulo paziente, spirometria, pacchetto wireless)
• Ethernet: LAN (aggiornamenti S/W, informazione trasf/ricezione)
• VGA: monitor esterno (Holter, Stress System)

Dotazione standard:

• 1 PC software (inglese, italiano)
• 1 Cavo paziente - 10 derivazioni
• 1 Cavo alimentazione
• Manuale: inglese, italiano
• 4 Elettrodi a pinza
• 6 Elettrodi precordiali
• 1 Pacchetto carta
